Теплообменник разборный пластинчатый РоСВЕП

Производитель:

РоСВЕП

Группа РоСВЕП производит и предлагает к поставке самую обширную номенклатуру высокоэффективных разборных, сварных, спиральных и паяных теплообменников (ПТО) единичной мощностью от 5 кВт до 200 МВт.

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.

Цена по запросу

Добавить в заявку

Версия для печати

Характеристики

Документация

Разборные ПТО применяются в диапазоне рабочих температур от –20° до +190° C и рабочих давлений от 10 до 25 бар. Конструкция теплообменника основана на модульном принципе: стандартные элементы могут соединяться в различных комбинациях, что позволяет при необходимости изменять рабочие параметры оборудования.

В зависимости от веществ, используемых в качестве теплоносителя, пластины теплообменника могут быть изготовлены из нержавеющей кислотоустойчивой стали, титана, никелевых сплавов. Материал уплотнений: NBR, EPDM,VITON, FLUOR и др.

Особенности:

Высокая эффективность;
Компактность;
Способность работать при очень маленькой разнице температур потоков (менее 1 oС);
Способность к «самоочищению»;
Пластинчатые теплообменники легко разбираются для проведения инспекции, чистки и технического обслуживания. Возможно изменение параметров работы теплообменника за счет увеличения или уменьшения количества пластин.

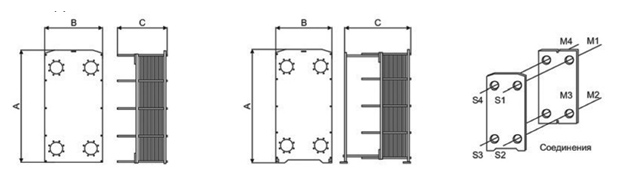

Типоразмерный ряд

Обозначение	Макс. кол-во пластин, шт.	Макс. площадь теплопередачи м²	Макс. расход через один контур, м³/ч	Высота А, мм			Ширина В, мм			Длина L, мм. мин. макс.	Макс. диаметр соединений, Ду
Обозначение	Макс. кол-во пластин, шт.	Макс. площадь теплопередачи м²	Макс. расход через один контур, м³/ч	P	N	S	P	N	S	Длина L, мм. мин. макс.	Макс. диаметр соединений, Ду
GCD-008 / GCP-008	134	10	15	774		774	180		180	12-500	32
GCD-009 / GCP-009	160	15	30	725			250			390-1105	40
GCD-012 / GCP-012	99	3	15	510			180			120-500	32
GCP-016 / GCD-016	205	27	40	832	832		320	320		590-1090	50
GCP-026	500	129	200	1265	1110	1265	450	450	510	641-3041	100
GCD-030 / GCP-030	194	16	40		725			250		600-1100	40
GCD-044 / GCP-044	680	332	200	1675			450			641-3041	100
GCP-051	452	243	450	1730	1730	1730	630	585	630	656-3056	150
GCD-054 / GCP-054	700	426	450	1730	1730	1730	630	585	630	656-3056	150
GCP-060	500	274	800	1700		1700	825		825	1450-4150	200
GDD-013 / GDP-013	159	19	80	832	832	832	320	320	320	590-1090	65
GDD-016 / GDP-016	205	37	40	832	832		320	320		590-1090	50
GDD-026 / GDP-026	500	134	200	1265	1110	1265	450	450	510	641-3041	100
GDD-030 / GDP-030	194	16	40		725			250		600-1100	40
GDD-042 / GDP-042	500	219	200	1265	1520	1675	450	450	510	641-3041	100
GFP-057	334	163	800		1877			825		1450-4650	200
GFP-097	306	252	800		2329			825		1450-4650	200
GFP-145	300	430	2000		3298			825		1450-4150	300
GFP-187	270	418	800		3298			825		1450-4150	200
GFP-205	300	607	2000		2565			1060		1450-4650	300
GLD-013 / GLP-013	159	19	80	832	832	832	320	320	320	590-1090	50, 65
GLD-085 / GLP-085	650	648	2000	1985	1985	1985	1060	1060	1260	1470-4670	300
GLD-145 / GLP-145	600	998	2000	2565	2565	2565	1060	1060	1260	1470-4670	300
GLD-205 / GLP-205	570	1329	2000	3215	3215	3215	1060	1060	1220	1470-4170	300
GLD-265 / GLP-265	522	1565	2000	3795	3795	3795	1060	1060	1220	1490-3690	300
GLD-325 / GLP-325	495	1814	2000	4375	4375	3795	1060	1060	1260	1490-3690	300
GLD-230 / GLP-230	501	1298	5000	3172	3172		1540	1510		1230-4730	500
GLD-330 / GLP-330	465	1624	5000	3782	3782		1540	1510		1230-4230	500
GLD-430 / GLP-430	438	1925	5000	4392	4392		1540	1510		1230-4230	500
GXD-007	99	7	15	774		774	180		195	120-500	32
GXD-026 / GXP-026	500	134	200	1265	1110	1265	450	450	510	641-3041	100
GXD-042 / GXP-042	500	219	200	1675	1520	1675	450	450	510	641-3041	100
GXD-051 / GXP-051	485	266	450	1730	1730	1730	630	585	630	656-3056	150
GXD-060 / GXP-060	700	391	800	1700		1700	825		825	1450-4650	200
GXD-085 / GXP-085	650	590	2000	1985	1985	1985	1060	1060	1260	1470-4670	150-300
GXD-091 / GXP-091	432	391	450	2390		2390	626		626	656-3056	150
GXD-100 / GXP-100	650	654	800	2280		2280	825		825	1450-4650	200
GXD-118 / GXP-118	538	632	450	2870		2982	626		626	720-3120	150
GXD-140 / GXP-140	600	873	800	2860		2860	825		825	1450-4650	200
GXD-145 / GXP-145	600	915	2000	2565	2565	2565	1060	1060	1260	1470-4670	300
GXD-205 / GXP-205	579	1235	2000	3215	3215	3215	1060	1060	1220	1470-4170	200-300
GXD-265	528	1452	2000	3795	3795	4375	1060	1060	1220	1490-3690	300
GXD-325	500	1678	2000	4375	4375	3795	1060	1060	1260	1490-3690	300
